绿地喷灌系统应用技术探讨

——以重庆城区绿地为例

近年来，随着政府推进实施山城绿道、山城花境、山城公园等专项行动，优化布局多元增绿，通过规划建绿、拆违建绿、留白增绿，年均增长城市绿地2000余公顷。持续增长的城市绿化面积和人们对生活品质要求的提高，直接带动了园林灌溉市场需求不断增长。结合重庆城区绿地喷灌特点，深入研究喷灌技术在绿化中的应用，以此有效提高绿化管护综合效益。

1／重庆城区绿地喷灌特点

1.1形式多样

灌溉系统形式多样化，以适应不同绿化需求。固定管道式喷灌系统，其干管和支管埋设在绿地下，喷头固定在立管上，现在运用较多的地埋伸缩式喷头，连喷头也埋在地下。现在公园、广场、运动场等的草坪上应用较广。半固定式喷灌系统则是动力、水泵和干管固定，支管和喷头可移动，投资相对较低，常用于多应用在大型花圃、苗圃以及公园的树林区等也可以运用。移动式喷灌由于设备、管道等不必埋在地下，所以投资较省，机动性较强。但操作不便，移动管子时容易损坏植被并使土壤板结[1]。

1.2适用性强

重庆地形以山地和丘陵为主，地势起伏大，地貌类型多样。使得传统大面积的灌溉方式耗用大量的人力物力。而喷灌系统灵活性高、适用性强等特点，可以在坡地，起伏不平的地面上实现安装，在一定程度上能满足这种复杂地形条件的灌溉需求。

1.3技术难度大

重庆绿化多坡地，而坡地会显著影响喷灌的均匀度、喷灌强度和系统参数设计。在重力作用下，喷灌水流沿坡度方向偏移，上坡方向喷射时，喷射距离短，水流覆盖范围小；相反，下坡方向喷射距离长，水流过度集中，易形成地表径流或深层渗漏，降低灌溉效率。因此，不同的地形及地块的不规则性，增加了喷灌的设备造型和管网布置的难度。

1.4趋于自动化

重庆城市绿化植物种类丰富及绿地地块多不规则性，这就需要不断提高喷灌系统自动化水平，排除人为因素对灌水量和灌水时间的影响，精确灌溉、降低工作难度。大大减少人工操作的工作量，降低人力成本，让自动化喷灌系统受到更多青睐。

2／快速路一纵线附属配套绿化项目喷灌系统技术应用案例分析

2.1项目介绍

   项目位于重庆市沙坪坝西部城区科学大道物流园段，以中心站立交为起点，终于牛角岗立交，景观绿化面积约13.4万㎡，其中回龙坝立交和渝新立交两块绿化安装喷灌系统覆盖面积约10.9万㎡。采用背景林加植物组团，结合点景孤植大乔形式，塑造疏林草地的景观效果，并结合喷灌系统，以提高立交绿化景观档次。

2.2施工前准备

（1）现场踏勘：结合前期收集的地形图，原管线图等基础资料，现场测量关键参数，核对已有地下管线的位置、规格。对于交叉冲突点及时调整埋深、更改管道走向，避免施工冲突。其次，联系片区水务公司工作人员共同踏勘项目地就近市政供水管网，从节约管线铺设成本、施工组织设计考虑，分别在两个立交就近的给水井处各安装2块DN100水表，以保证喷灌流量稳定性。（2）施工图纸会审：组织设计、监理、施工三方核对施工图，结合立交地坪坡度，土壤及踏勘等情况，确认管道走向，优化施工方案。（3）技术交底：组织施工团队，明确施工流程、质量标准。讨论喷灌系统安装的施工重难点，避免施工时无效劳动，耽误工期。

2.3管网布置

管网安装是喷灌系统中最重要的一环，也是本次项目中两个立交喷灌施工的技术关键点，往往影响后期绿地管护成效。首先是敷设形式的选择，根据绿地的地形、地貌、土壤、植被以及水源条件，从技术、经济两个方面综合考虑。回龙坝立交和渝新立交绿地，具有山地城市特征，地形起伏较大。中心区域地势较平缓，坡度在3%-8%之间；边角绿地、桥墩附近坡度起伏大，坡度在15%-30%之间；且两个立交绿地线路长，用水点较分散，管网布置采用树枝状管网。这种布置方式较简单，省管材。立交边坡绿地处，主管道沿主坡向、脊线布置，以缩短输水距离。支管沿等高线布置，确保各喷头水压均匀，避免下坡压力过大损坏设备。支管不可过长，支管首端与末端压力差不超过工作压力的20%。

其次，最优路线的选择，纵横相错的道路将立交绿地划分为4个不规则三角形版块，考虑连接就近水源点，管道敷设存在一处横跨一纵线和二横线行车路面的情况。若直接在快速路路面开挖，需向相关管理部门办理占道手续，申请作业流程时间较长，延误工期，且高速车流环境下的安全管控与施工任务艰巨。经多次现场踏勘，在一公里处，有人行桥跨于快速路上，若给水管道沿人行桥敷设，可免去路面开挖作业。设计人员根据人行桥结构荷载数据，对管道附加荷载计算，确保管道重量及施工荷载不超出人行桥承载能力。管道支架间距3m/个，采用角钢固定，防止管道下垂或变形。两者方案考虑其利弊，后者更具可实施性。

2.4喷头的选择与布置

选择喷头时，除需考虑其本身的性能（喷头的工作压力、流量、射程、组合喷灌强度等）外，还需同时考虑土壤允许喷灌强度、地块大小形状、植被种类等因素。项目中渝新立交绿地面积4.9万㎡，回龙坝立交绿地面积6万㎡，两立交绿地塑造疏林草地景观，以开阔的草坪为主。在大面积草坪区域适用于安装大射程旋转喷头，射程11-25米之间，能够提供均匀的水分分布；灌木块状栽植区域选择中射程旋转喷头，射程6-15米之间；灌木带状栽植区域选择小射程喷头，射程1-6米之间。

其次，喷头的布置关系到整个系统的灌水质量。组合形式主要取决于地块形状和风力影响，通常为正方形和三角形。本项目采用两种相结合的布置形式，先在规则区域采用正方形模式，边界不规则处过渡到三角形模式。尽量使覆盖区域有效重叠，达到均匀的灌溉效果。

2.5沟槽开挖与回填

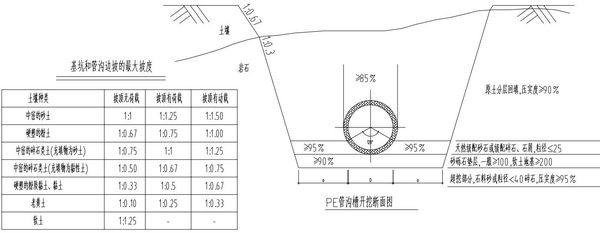

（1）据方案进行沟槽放线开挖，该项目施工面积大，采用机械开挖为主，人工开挖为辅。在管线交叉处、临近桥墩处，采用人工开挖。为便于管道安装施工，沟槽宽度要比管径大30~50cm；沟槽深度满足管道安装、外部承压要求，主管挖深120cm，支管挖深80cm。（2）清理管沟内的碎石等硬物，让沟槽尽量平整，去掉一些较大较硬的土块、石块。在底部铺10cm厚河沙以保护管道，铺沙时尽量铺在沟槽中央，主管铺宽度50cm左右，支管铺宽度30cm左右[2]。（3）当管道经过水压和泄水试验合格后，便可进行沟槽回填。回填应根据沟槽排水方向由高到低分层进行，以保证排水畅通，同时向两侧回填土并均匀压实，防止管道移位。（图1）

3／项目使用后存在问题

3.1堵塞与破损

项目完工后，喷灌系统在后期使用过程中，常出现一些喷嘴堵塞、损坏和管道漏水情况。这主要是由于喷头四周含有杂物、泥土，长时间积累导致喷嘴小孔堵塞，影响出水效果；或因人为踩踏遭破坏。同时，随着时间的推移，管道内壁因水流冲刷作用而产生裂缝或者出现漏水现象，特别是在管道连接处。其次水压不稳定，时高时低，也会引起管道、喷头等部件受损。而在管道维修中，必须关闭水源寻找漏水点，重新开挖绿地修补管道，再回填。若存在大面积绿地开挖，则造成植被破坏，景观效果受影响。

3.2灌溉不够均匀

该项目边坡绿地约占25%，边角不规则绿地约占10%，后期管护中，该部分区域出现浇灌面积不均匀现象。坡地高差变化易使部分区域出现过量灌溉或供水不足，长期就可能导致植物根系腐烂或脱水问题。同样，边角地块也存在此类问题。原因是由于喷头布局不够合理、工作压力不均衡或作业参数设置还不当等原因造成的。

3.3自动化程度不足

快速路一纵线附属配套绿化喷灌系统设计采用手动控制系统，在养护管理方面，尽管喷灌系统减少了人工操作的频率和强度，养护人员不再需要牵着胶皮管移动浇灌。但该项目的半自动系统管理模式，通过闸阀、球阀等手动控制水流开关和压力，养护人员需根据灌溉需求现场调整阀门开度。有时遇到极端天气、意外碰撞或人为损坏都可能干扰正常灌溉，系统不能实现自动报警，需要人员不时的进行场地巡检。这种无法完全实现远程监控与管理的系统模式，在一定程度上降低了灌溉效率和资源利用率。

4／项目改进方向

4.1加强喷灌维护管理的技术培训处

只有对管护人员进行专业培训，规范喷灌系统使用和维护方法，才能保证系统运行的可靠性和安全性。定期清洗管道和喷头，防止污垢积累;采用耐腐蚀、耐磨损的管道材料，延长使用寿命；加强系统维护，定期检查管道压力和喷头工作状态，及时发现和处理潜在问题。

4.2进一步优化喷头布局与选型

对于灌溉不均匀问题，根据绿地的地形、地貌、土壤、植物等因素，选择性能稳定、射程可调的喷头和科学布置形式，以适应不同灌溉需求，优化覆盖均匀度。如在坡地上，采用更密集的喷头布置，选择小角度喷洒喷头；不规则地块实行分区灌溉，狭长区域可采用直线排列喷头，角落区域使用可调角度喷头；不同种类植物的生长特性，用水需求，适时调整喷头露地高度；同时，在边角段设置一定数量的取水阀，进行人工补灌。

4.3提高喷灌系统的智能化

喷灌智能控制系统在初期投入是一个需要考虑的方面，系统的控制器、传感器和专用喷头等组件需要一定的购置成本，会影响一个项目的成本控制。但随着经济发展和技术不断完善，提高喷灌系统智能化是一个发展趋势。通过精确控制、自动化运行和灵活管理，为城市绿地维护提供更多支持。在养护管理方面，智能化喷灌减少了人工操作的频率和强度。系统可远程检测土壤湿度和温度，气象条件等环境参数，提供更准确的灌溉参考方案。管理人员通过手机操作喷灌作业时间和时长，确保植物及时补水，显著提升了绿地养护的可持续性和效率。

5／小结

结合一纵线配套绿化工程实例，绿地喷灌系统在园林施工中应用涵盖施工前期准备，管线布置，喷头安装，水压实验等多个环节。只有精确把控好每个施工环节，才能在市街绿地管护中的体现出实用价值。未来的绿地喷灌系统施工，我们更需要思考融合雨洪管理、海绵城市等相关理念，将处理后的中水应用于绿地喷灌，以节约优质水资源，提高水资源的循环利用率，对促进城市绿地喷灌发展具有重要意义[3]。

参考文献：

[1]重庆市风景园林学会《风景园林工程与技术》

[2]赵颖.绿地喷灌施工技术在园林施工方面的应用［J].新农业，2022（2）：34-35

[3]梁慧，武孟，刘文昌等．基于海绵城市理念的雨水设施在市政工程中的应用研究进展［]]．市政技术，2024,42(2):181-188.
